So wählen Sie das passende Fitting für ein Edelstahl-Wellrohr richtig aus

Bei der Installation von Edelstahl-Wellrohren entstehen Montagefehler in der Praxis meist nicht durch unsachgemäße Arbeit, sondern durch eine falsche Zuordnung von Rohrdimension und Fitting.

Dieser Leitfaden erklärt Schritt für Schritt, wie Sie das passende Stahlmann-Fitting korrekt auswählen.

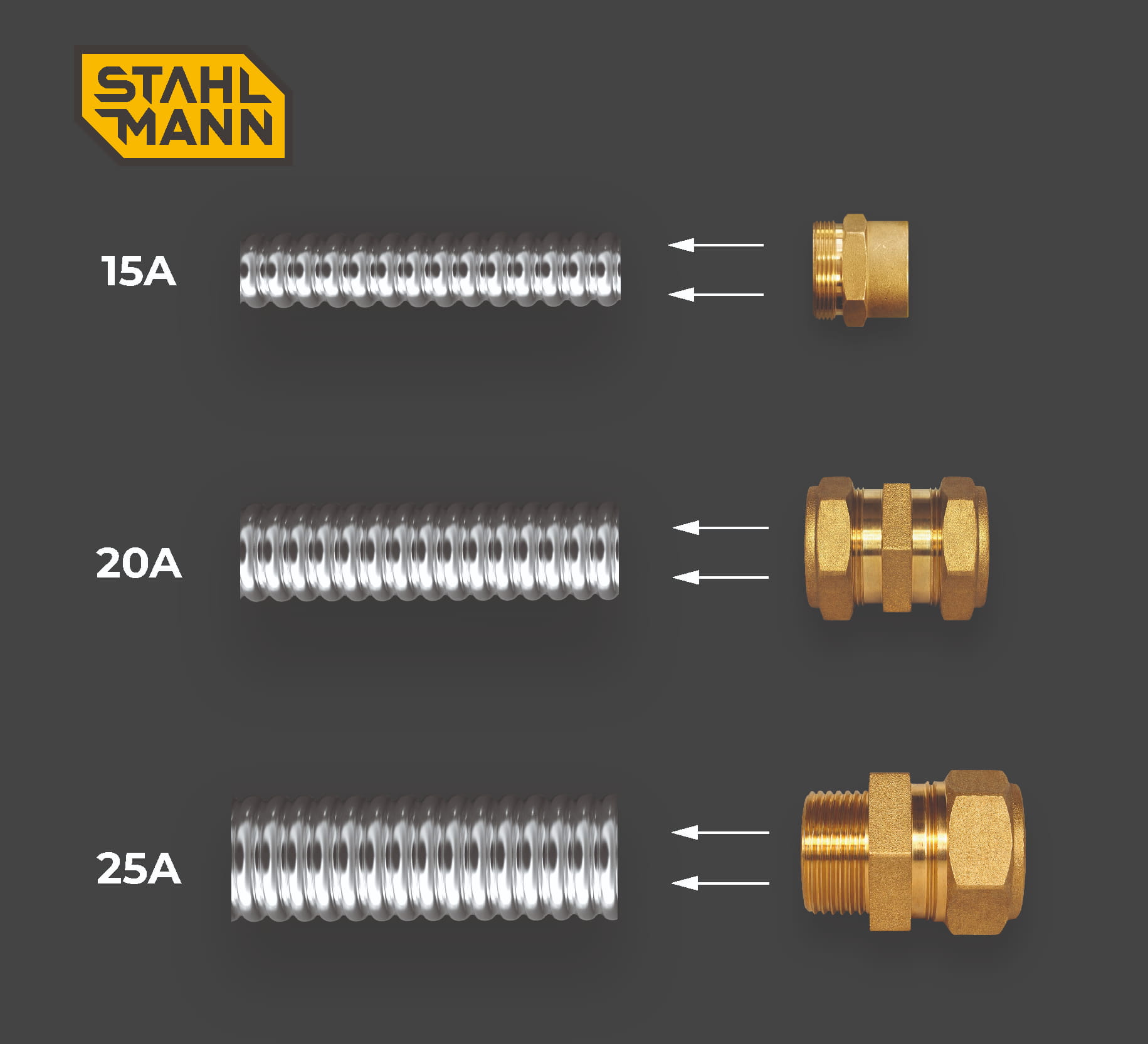

1. Grundregel: Zuerst immer die Rohrdimension bestimmen

Die Basis für die Auswahl eines Fittings ist immer der Nenndurchmesser (DN) des Wellrohres in Millimetern.

Bei Stahlmann-Systemen entspricht die Zahl in der Artikelbezeichnung direkt dem Rohrdurchmesser.

Beispiel:

15 = Wellrohr DN15 (15 mm)

Regel:

DN15 Rohr → DN15 Fitting
DN20 Rohr → DN20 Fitting

Es gibt keine Toleranzbereiche oder Adapter zwischen den Rohrgrößen.

Jedes Fitting ist exakt für einen definierten Rohrdurchmesser konstruiert.

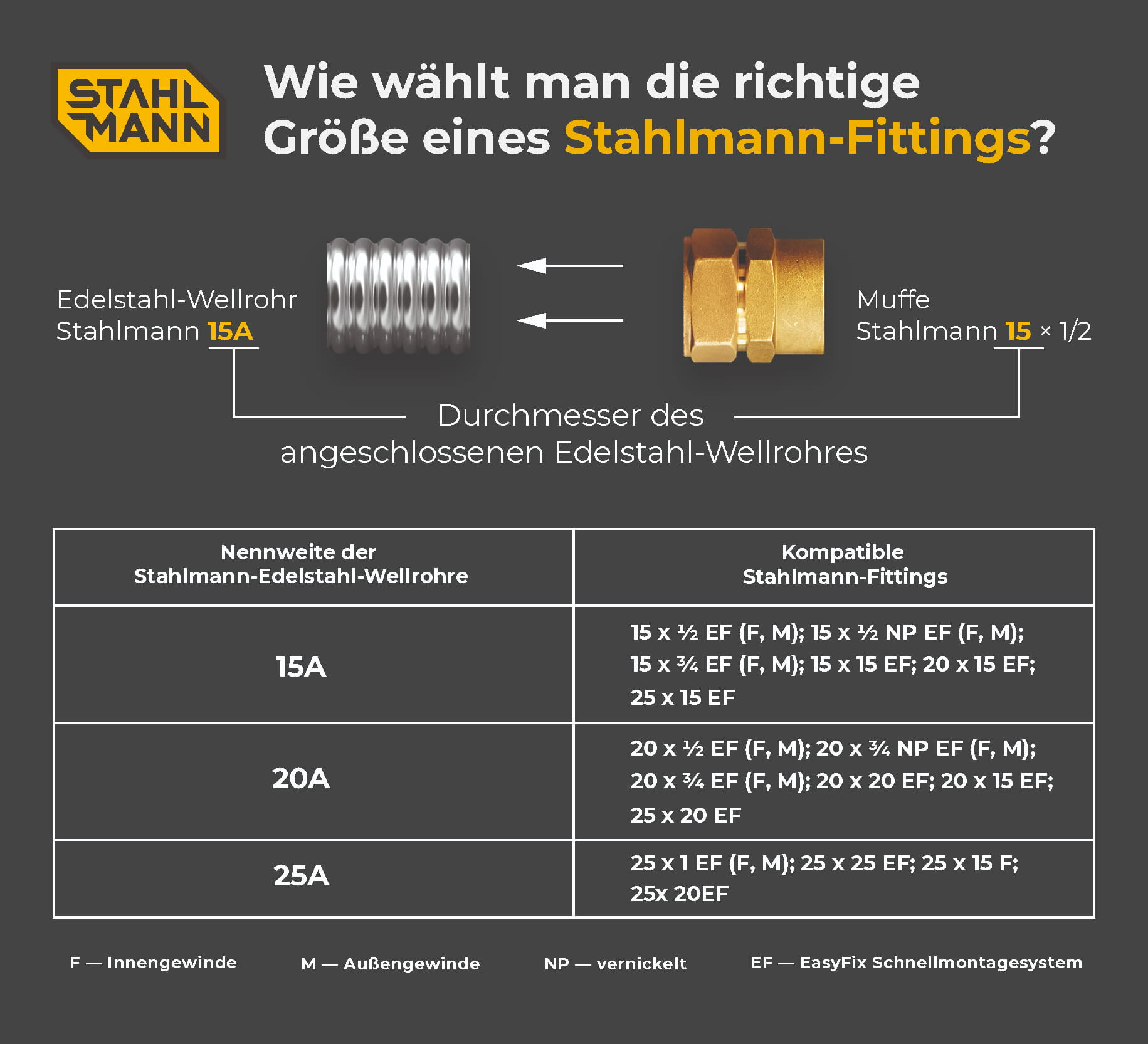

2. Aufbau der Artikelbezeichnung – so lesen Sie das Fitting richtig

Stahlmann verwendet eine standardisierte Nomenklatur, die alle technischen Informationen enthält.

Beispiel:

Muffe Stahlmann (M) 15 × 1/2 EF

Bedeutung:

Muffe → Fittingtyp
Stahlmann → System / Marke
(M) → Gewindetyp
- M = Außengewinde
- F = Innengewinde
15 → Anschluss für Wellrohr DN15
1/2 → Gewindegröße in Zoll
EF → EasyFix Schnellmontagesystem

Praxisübersetzung:

Dieses Fitting verbindet ein DN15 Edelstahl-Wellrohr mit einem 1/2" Gewindeanschluss.

3. Rohrdurchmesser vs. Gewindegröße – nicht verwechseln

Ein häufiger Planungsfehler.

Rohrdurchmesser (mm / DN) → bestimmt die Kompatibilität zum Wellrohr
Gewindegröße (Zoll) → bestimmt die Kompatibilität zur Armatur, zum Verteiler, Kessel oder Ventil

Beispiel:

Ein DN15 Rohr kann mit unterschiedlichen Gewindeanschlüssen kombiniert werden, z. B.:

15 × 1/2
15 × 3/4

Der Rohrdurchmesser bleibt immer gleich – nur die Gewindeseite variiert.

4. Geglüht oder ungeglüht – spielt das eine Rolle?

Nein.

Geglühte und ungeglühte Stahlmann-Wellrohre verwenden identische Fittings
Der Unterschied betrifft lediglich die Flexibilität
Die Anschlussgeometrie bleibt gleich

Beispiel:

DN15 geglüht → DN15 Fitting

DN15 ungeglüht → DN15 Fitting

5. EasyFix (EF) Fittings – worauf ist zu achten?

Stahlmann EF-Fittings sind ausgelegt für:

schnelle Montage mit minimalem Werkzeugeinsatz
keine Pressverbindung
kein Löten
kein Schweißen
sichere mechanische Abdichtung

Für eine normgerechte Verbindung gilt:

Rohrdurchmesser muss exakt passen
Rohr muss rechtwinklig und gratfrei abgeschnitten sein
Rohr muss vollständig bis zum Anschlag eingeführt werden

Bei korrekter Montage entsteht eine dauerhaft dichte und druckbeständige Verbindung.

6. Praxisbeispiele

Beispiel 1

Gegeben:

DN20 Wellrohr
Kesselausgang mit 3/4" Außengewinde

Benötigt wird:

Muffe Stahlmann (F) 20 × 3/4 EF

Beispiel 2

Gegeben:

DN15 Wellrohr
Fußbodenheizungsverteiler mit 3/4" Eurokonus

Benötigt wird:

Eurokonus-Fitting 15 × 3/4 EF

Beispiel 3

Gegeben:

DN25 Wellrohr
90° Richtungsänderung auf Gewindeanschluss

Benötigt wird:

Winkel Stahlmann (F) 25 × 1 EF

7. Kurz-Checkliste vor der Bestellung

Vor Auswahl eines Fittings immer prüfen:

Rohrdurchmesser (DN in mm)
Gewindegröße am Anschluss (Zoll)
Gewindetyp (Innen- oder Außengewinde)
Fittingtyp (Muffe, Winkel, T-Stück, Eurokonus etc.)

Wenn alle vier Parameter übereinstimmen, ist das Fitting korrekt gewählt.

Warum die korrekte Auswahl entscheidend ist

Die exakte Zuordnung von Rohrdimension und Fitting:

verhindert Undichtigkeiten
vermeidet Montage- und Materialschäden
gewährleistet Druck- und Temperaturbeständigkeit
sichert die langfristige Betriebssicherheit
garantiert Systemkompatibilität

Stahlmann-Fittings sind Bestandteil eines abgestimmten Rohrleitungssystems. Bei korrekter Auswahl erfüllen sie die Anforderungen professioneller Sanitär-, Heizungs- und Versorgungsinstallationen.
