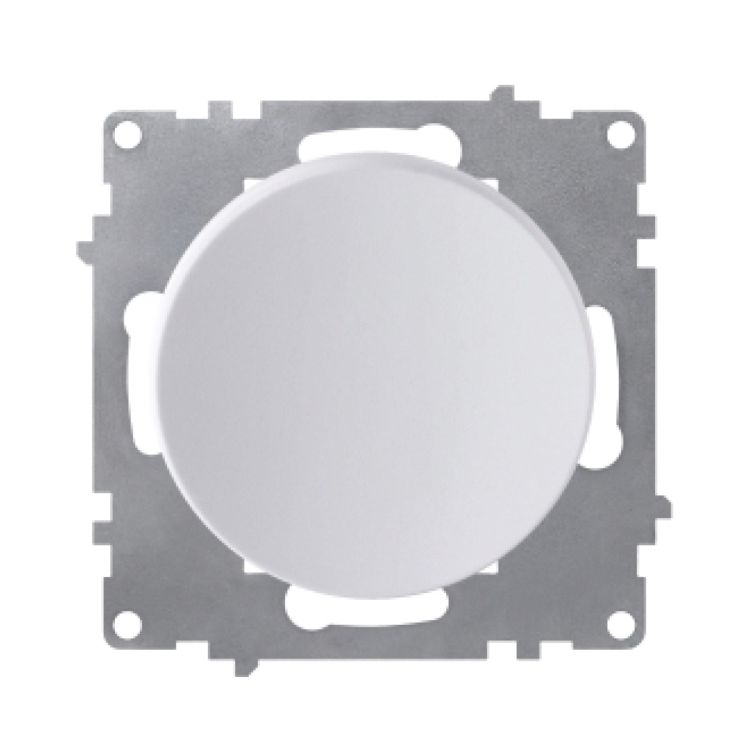

Kreuzschalter, Lichtschalter rund, schraubenlos klemmen, Unterputz, ohne Rahmen
- elegantes, kratzfestes Design
- leicht zu reinigen und zu pflegen
- ohne Rahmen
- Schutzart IP20
- zertifiziert nach DIN EN 60669-1 (VDE 0632-1)
- Unterputzmontage
Kreuzschalter, Unterputz, ohne Rahmen
Alle Einbaugeräte aus unserem Sortiment sind mit Abdeckrahmen "Florence" und "Garda" kompatibel.
OneKeyElectro ist ein Sortiment moderner Design-Elektroinstallationsprodukte für den sicheren Gebrauch im Haus und zur Schaffung eines gemütlichen Ambientes in Ihrem Zuhause.
Anwendung
Eine Kreuzschaltung wird bei der Beleuchtung benutzt, wenn eine Leuchte von 3 oder mehr Stellen aus geschaltet werden soll. Hierzu werden mehrere Wechselschalter und ein Kreuzschalter benötigt. Die Kreuzschaltung findet sich häufig in längeren Fluren oder auch in größeren Wohn-/Essbereichen wieder, wo eine Leuchte von 3 oder mehr Stellen aus- und eingeschaltet werden soll.
Merkmale:
- elegantes, kratzfestes Design
- leicht zu reinigen und zu pflegen
- ohne Rahmen
- Schutzart IP20
- zertifiziert nach DIN EN 60669-1 (VDE 0632-1)
- Unterputzmontage
| Marke | ONEKEYELECTRO |
|---|---|
| Lieferung | 2-3 Tage |
| Anschluss | 1 Anschluss |
| Schalterart | Ein-Aus-Schalter |
| Montageart | Unterputz |
| Schutzart | IP20 |
| Farbe | weiß, beige, grau, schwarz |
| Nennspannung | 250 V AC |
| Art der Kontakte | schraubenlos |
| Frequenz | 50/60 Hz |
| Nennstrom | 16 A |
| Einbautiefe | 27 mm |
| Anschlussquerschnitt | 1,5 mm² |
| Zentralplatte | 50x50 mm |
| Montage-Lochabstand | 60 mm |
| Werkstoff | Polycorbonat, Metall |
| Umgebungstemperatur | 0 °C bis 45 °C |
| Zertifikat: | DIN EN 60669-1 (VDE 0632-1) |
| Befestigung | DIN 49200:1987-12 |
| Verbindungsklemmen | VDE 0632-1 |
Schema und Lage der Klemmen, Rückansicht
Schematische Darstellung der Steuerung von zwei Leuchten von zwei Orten aus mit zwei Wechselschaltern (es werden zwei Schalter 1E3160130x-E benötigt | |
Schematische Darstellung der Steuerung einer Leuchte von 3 Stellen aus unter Verwendung eines Kreuzschalters 1Е3145130х-E und zweier Wechselschalter 1Е3140130х-E |  |
Sicherheitsinformationen:
- Alle Arbeiten, einschließlich der Installation, Inbetriebnahme und Wartung des Produkts, sollten von einem qualifizierten Elektriker gemäß der Anleitung durchgeführt werden.
- Alle Arbeiten dürfen nur durchgeführt werden, wenn alle spannungsführenden elektrischen Verbindungen vollständig abgeschaltet sind.
- Unsachgemäße Installation und Nutzung können zu Schäden, elektrischem Schlag oder Brand führen.
- Die aktuell geltenden Schutzmaßnahmen gemäß DIN VDE 0100 und dem zugehörigen Teil müssen beachtet und angewendet werden.
- Vor der Installation sind alle geeigneten Sicherheitsmaßnahmen zu ergreifen.
Herstellerinformationen:
Hersteller, Importier, Verantwortliche Person: warm-on GmbH
Adresse: i-Park, Tauberfranken 18, DE-97922 Lauda-Königshofen, e-mail: info@warm-on.com
Konformitätserklärung:
Links um Konformitätserklärung herunterzuladen:
